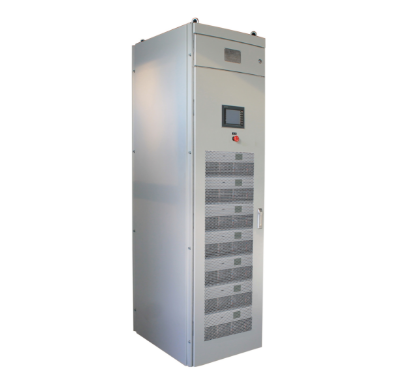

有源电力滤波器APF系列
APF产品本质上是一个可控电流源，他能够根据系统所需发出指定的任意可控电流波形，达到补偿无功功率的效果。KPAPF系列产品采用xilinx军工级FPGA控制芯片，最新一代IGBT作为主功率器件，开关频率最大可达80KHz，全响应时间＜20ms。标准800*800*2200柜体单柜容量最大可达900A，更高的功率密度可为用户节省占地面积、降低成本。
1.模块化
各模块单元独立运行，无需中央控制器，任意模块故障后自动退出，其余模块在额定电流下自动平均承担负载，整机继续运行。方便用户的日常运行与维护。根据N+1冗余理论，设备每冗余一级，可靠性提高一个数量级。模块化结构尤其适合对电能质量要求高的用户需求。
2.极强抗污染能力
除风扇外所有导电元件与外界隔离，适应于粉尘、盐碱、潮湿严重的恶劣场合。
3、极简现场安装
用户可选择上方穿母排接线或下方穿电缆接线，可选择负载侧或电网侧为外部电流CT采样点。
4、极高功率密度
模块化设计的APF，可适应600宽柜体、600深柜体、600宽*600深柜体以及更大尺寸的各种机柜，整机功率可达900A，而行业主流指标<600A。更高功率密度可为用户节省占地面积、降低成本。
5、极低损耗
得益于对电力电子高速开关器件的深刻理解，KPAPF在满载工作时，有功损耗<2.5%，而行业主流指标<3%~4%。
6、极静噪音
KPAPF选用高质量的软磁电抗器，以及科学的风道设计，整机满载工作噪音不超过60dB，而行业主流指标<70dB。静音对于用户能否获得产品的最佳体验至关重要！
7、极高电流环带宽
KPAPF在国内首创达到了准自然采样与连续控制，等效开关频率达到80kHz，电流环带宽达到4kHz，对干扰的抑制速度达到同行业其他产品的4倍以上，而行业主流指标分别是20kHz/1kHz。设备具有更高电流环带宽，则保护会更及时，在极恶劣的场合下依然保持稳定工作，可以达到与纯电容并联而不会发生谐振的效果。
各模块单元独立运行，无需中央控制器，任意模块故障后自动退出，其余模块在额定电流下自动平均承担负载，整机继续运行。方便用户的日常运行与维护。根据N+1冗余理论，设备每冗余一级，可靠性提高一个数量级。模块化结构尤其适合对电能质量要求高的用户需求。
2.极强抗污染能力
除风扇外所有导电元件与外界隔离，适应于粉尘、盐碱、潮湿严重的恶劣场合。
3、极简现场安装
用户可选择上方穿母排接线或下方穿电缆接线，可选择负载侧或电网侧为外部电流CT采样点。
4、极高功率密度
模块化设计的APF，可适应600宽柜体、600深柜体、600宽*600深柜体以及更大尺寸的各种机柜，整机功率可达900A，而行业主流指标<600A。更高功率密度可为用户节省占地面积、降低成本。
5、极低损耗
得益于对电力电子高速开关器件的深刻理解，KPAPF在满载工作时，有功损耗<2.5%，而行业主流指标<3%~4%。
6、极静噪音
KPAPF选用高质量的软磁电抗器，以及科学的风道设计，整机满载工作噪音不超过60dB，而行业主流指标<70dB。静音对于用户能否获得产品的最佳体验至关重要！
7、极高电流环带宽
KPAPF在国内首创达到了准自然采样与连续控制，等效开关频率达到80kHz，电流环带宽达到4kHz，对干扰的抑制速度达到同行业其他产品的4倍以上，而行业主流指标分别是20kHz/1kHz。设备具有更高电流环带宽，则保护会更及时，在极恶劣的场合下依然保持稳定工作，可以达到与纯电容并联而不会发生谐振的效果。
| 技术参数 | 内容描述 |
| 输入电压 | 有效值380V±20%，频率50Hz±10% |
| 接线方式 | 三相三线/三相四线 |
| 安装方式 | 壁挂/机柜 |
| 容量规格 | 30/50/100/150/200/250/300/350/400/450/500/550/600/700/800/900A |
| 响应时间 | ≤10ms |
| 无功补偿能力 | 感性容性双向补偿(容性允许范围内补偿率>97%) |
| 谐波补偿能力 | 2-51次谐波次数与补偿程度可设定(容性允许范围内补偿率>97%) |
| 主要参数显示 | 系统电压有效值、电压THD，系统电流有效值、电流THD；负载电流有效值、电流THD，各次谐波分量；输出电流有效值、电流THD，各次谐波分量；输出电流及各谐波的含量、内部温度、软件版本、系统信息等 |
| 主要的保护功能 | 具有过压/欠压、过温/欠温、短路、缺相、过流等完善保护，具有系统自诊断功能、具有故障记录功能； |
| 控制单元 | FPGA+DSP+MCU |
| 冷却方式 | 智能风冷 |
| 环境温度 | -10～50℃ |
| 功耗 |
<2.5% |
| 产品型号(常用) | 额电容量(A) | 安装方式 | 最小尺寸(mm) |
| KPAPF-400V-30-4L/B | 30 | 壁挂 | 600*800*2200 |
| KPAPF-400V-50-4L/B | 50 | 壁挂 | 600*800*2200 |
| KPAPF-400V-100-4L/J | 100 | 机柜 | 800*800*2200 |
| KPAPF-400V-150-4L/J | 150 | 机柜 | 800*800*2200 |
| KPAPF-400V-200-4L/J | 200 | 机柜 | 800*800*2200 |
| KPAPF-400V-300-4L/J | 300 | 机柜 | 800*800*2200 |
| KPAPF-400V-400-4L/J | 400 | 机柜 | 800*800*2200 |
| KPAPF-400V-500-4L/J | 500 | 机柜 | 800*800*2200 |
| KPAPF-400V-600-4L/J | 600 | 机柜 | 800*800*2200 |
注：容量及柜体尺寸可以根据客户需求定制
