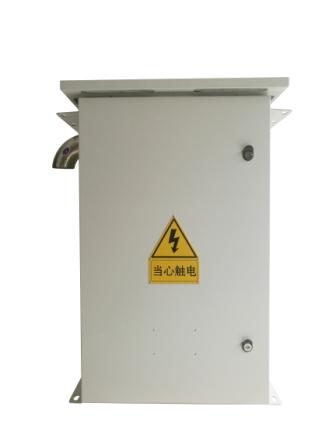

三相不平衡治理装置SPC系列
三相不平衡治理装置SPC以补偿三相不平衡为主，剩余容量补偿无功、补偿13次以内低次谐波，在额定容量之内补偿能力可达100%，对阶跃变化的负载完全补偿时间小于10ms。
SPC可多台并联运行，整机效率大于97.5%，完全适用于户外柱上安装方式，是电力系统配网电能质量治理的最佳解决方案。
1.采用xilinx军工级Spartan6系列FPGA控制芯片，采样精度高，计算速度快。
2.可校正三相电流不平衡到完全平衡；无功补偿可使功率因数达到1,可补偿13次以内低次谐波；补偿三相不平衡、滤波、补偿无功可单选或多选，并可设置功能的优先次序。
3.采用滑动窗迭代DFT检测算法，计算速度快，瞬时响应时间小于0.1ms,装置补偿全响应时间小于10ms。
4.接线位置可任选负载侧或电网侧采样。
5.采用可靠的限流控制环节，当系统中的待补偿电流大于三相不平衡治理装置容量时，装置能够自动限流在200%>容量输出，维持正常工作，不会出现过载烧毁等故障。
6.主电路采用三桥臂的三电平结构，开关频率可达80KHz，输出波形质量高，开关损耗低。
7.防护等级达到IP44，完全适应户外柱上安装方式。
8.自带GPRS通讯，可远程遥控开关机、设置控制参数，并按照指定的频率回传电网与装置数据到云端，用户可随时查看监控电网与设备的状态。
9.自带加热器以及调速风机，可在极寒冷与极炎热的室外正常工作。
2.可校正三相电流不平衡到完全平衡；无功补偿可使功率因数达到1,可补偿13次以内低次谐波；补偿三相不平衡、滤波、补偿无功可单选或多选，并可设置功能的优先次序。
3.采用滑动窗迭代DFT检测算法，计算速度快，瞬时响应时间小于0.1ms,装置补偿全响应时间小于10ms。
4.接线位置可任选负载侧或电网侧采样。
5.采用可靠的限流控制环节，当系统中的待补偿电流大于三相不平衡治理装置容量时，装置能够自动限流在200%>容量输出，维持正常工作，不会出现过载烧毁等故障。
6.主电路采用三桥臂的三电平结构，开关频率可达80KHz，输出波形质量高，开关损耗低。
7.防护等级达到IP44，完全适应户外柱上安装方式。
8.自带GPRS通讯，可远程遥控开关机、设置控制参数，并按照指定的频率回传电网与装置数据到云端，用户可随时查看监控电网与设备的状态。
9.自带加热器以及调速风机，可在极寒冷与极炎热的室外正常工作。
| 规格 | 模块容量kvar | 30 | 50 | 75 | 100 |
| 模块尺寸（W*H*D） | 480*200*530 | \ | |||
| \ | 680*200*530 | ||||
| 可并联数量 | 15 | ||||
| 输入 | 工作电压 | 380V±20% | |||
| 工作频率 | 50Hz±10% | ||||
| 电流互感器 | 100:5 ~ 10000:5 | ||||
| 功能 | 补偿无功 | -1~+1可调 | |||
| 补偿三相不平衡 | 100%不平衡完全补偿 | ||||
|
通讯 协议 |
通讯方式 | RS232、485、Modbus协议、TCP/IP可选 | |||
| 通讯接口 | RS485，网口 | ||||
| 上位机软件 | 有，所有参数可通过上位机设置 | ||||
| 故障报警 | 有，最多可记录500条报警信息 | ||||
| 监控 | 支持各模块独立监控/整机集中监控 | ||||
|
技术 指标 |
全响应时间 | <10ms | |||
| 有功损耗 | <2.5% | ||||
| 散热方式 | 智能风冷 | ||||
| 噪声 | <60dB | ||||
| 采样/控制频率 | 160kHz | ||||
| 等效开关频率 | 80kHz | ||||
| 电流环截止频率 | 4kHz | ||||
| 保护功能 | 过压、欠压、过热、过流、短路等二十余种保护 | ||||
| CT安装位置 | 负载侧/电网侧 可选 | ||||
|
机械 特性 |
壁挂尺寸 | 壁挂与模块尺寸相同 | |||
| 模块重量 | 25kg（<=75A） 50kg（>=100A） | ||||
| 颜色 | 细橘纹，国标7035 | ||||
|
环境 要求 |
工作温度 | -10℃~+50℃ | |||
| 海拔 | <5000米（1000米以上，每增加100米功率降低1%使用） | ||||
| 相对湿度 | <95% 无凝露 | ||||
| 防护等级 | ≥IP44（更高防护等级可定制） | ||||
| 产品型号(常用) | 额电容量(kvar) | 安装方式 | 最小尺寸(mm) |
| KPSPC-400V-30-4L/W | 30 | 户外柜 | 700*351*1076 |
| KPSPC-400V-50-4L/W | 50 | 户外柜 | 700*351*1076 |
| KPSPC-400V-75-4L/W | 75 | 户外柜 | 900*351*1076 |
| KPSPC-400V-100-4L/W | 100 | 户外柜 | 900*351*1076 |
注：容量及柜体尺寸可以根据客户需求定制
